海洋油气业务 当前位置:首页 >> 海洋油气业务

一、海洋石油水下作业业务概况


    德威胜和德润青华公司是专业从事海洋工程和潜水工程服务的公司,主要采用空气潜水和混合气潜水、饱和潜水、ROV等提供各类水下工程的服务,为海上石油设施提供包括水下安装、水下清洗、水下维护以及水上水下无损检测等。截止至2017年底,已完成各类水下安装、维修、维护工程490余项。我们每年都为中海油及中外合作油田提供大量的海上石油设施的检验、检测、清洗及部分安装工程。今后,我们仍将继续在这一领域发展,并将按照国际标准不断严格要求自己和提高自身的实力。

1.海洋石油检验业务



       我公司是国内17家海洋石油天然气安全中介机构之一,主要以空气潜水和混合气潜

水配合各种无损检测及维修作业手段,对海洋石油海上设施,包括石油平台、海底管线、FPSO等设施进行水下维修及检验。各种水下无损检测包括:

水下一般目视检查—GVI

水下近观目视检查—CVI

水下目视检测(水下录像、拍照) (VT)

水下磁粉探伤(MPI

交流电场检测(ACFM

潜水员版的超声波渗水构件探测(FMD

ROV版的超声波渗水构件探测(FMD

ROVγ射线渗水构件探测(FMD

超声波测厚(UTM

钢结构与阳极块防腐电位测量(EP



水下一般目视检查—GVI通过闭路电视或摄影技术作记录,评估被检测构件或船体的结构缺陷,残骸,冲刷及阳极情况。
水下近观目视检查—CVI通常在焊缝附近采用近距离目测法。需清理海生物,有时还需去除油漆涂层,以便更详细地估计船体的损害度及焊缝的状况。

水下磁粉探伤(MPI)是以磁粉做显示介质吸附施加在工件表面的磁场,在合适的光照下形成目视可见的磁痕,从而显示出不连续性的缺陷位置、大小、形状和严重程度。


潜水员进行ACFM探裂缝,利用交流电转化为电磁感应场,并通过被测物体的表面和近表面,造成磁力线切割工件,如果被测工件表面或近表面有裂缝缺陷的存在,就会使磁力线的分布产生改变扭曲,根据曲线图形分析可准确地确定裂缝的起点和终点,并测量出裂缝长度。




潜水员或ROV超声波测厚,发射的超声波脉冲穿过涂层与金属并从底部反射,反射回波在金属中往复反射,每次只有一小部分回波穿过涂层返回。两个小回波之间的时间即是声波在金属中的传播时间,与金属厚度相对应。







泛水构件探测仪FMD




2.海生物清洗业务

       海上设备时间长了会长各类海生物,增加各类施设的重量、增大水流阻力。利用高压水枪(压力均在10000PSI及以上)、水下打磨机、刮船器等设备对平台导管架、FPSO等海生物进行清洗。公司每年对海生物的清洗面积达3万平米。

海生物清洗前

清洗中

清洗后

潜水员利用高压水枪进行海生物清洗

潜水员利用刮船器对FPSO船侧进清洗

ROV进行水下局部打磨


3.水下管卡等结构件设计安装业务

公司结合水下作业特点,我们的专业工程师可以设计水下结构件,以潜水员方面快速的进行水下安装。

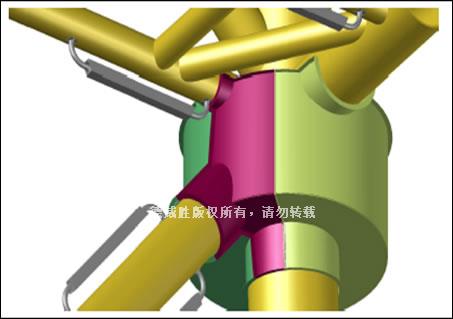

水下管卡设计效果图

水下管卡运输到海上

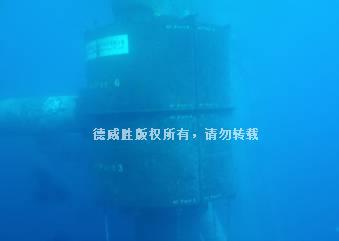

水下安装


4.水下结构件切割、焊接等工作



水下切割

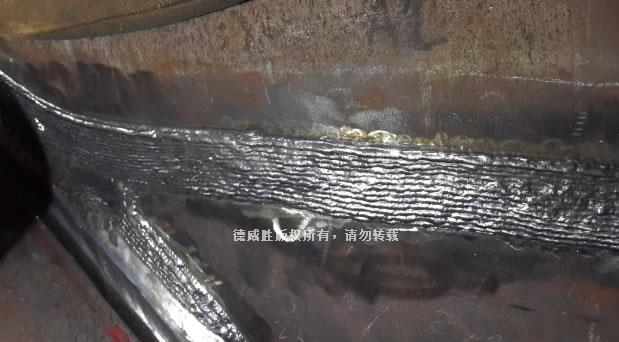

水下焊接


5.导管架安装的ROV支持和潜水员支持






6.ROV水下井口的安装与运行支持







7.ROV电缆、海管、软管铺设支持




8.ROV海底地貌调查、海管检查





10.海管悬空修复




二、典型工程



我公司从成立到目前,已经成功完成了井槽卡箍安装、导管架导向器切除与安装、BTM加强缆安装、导管架海生物清洗等大量的工程。以下是一些项目的介绍。

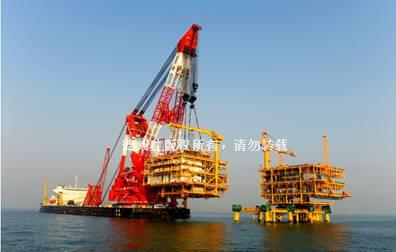

泰国国家石油缅甸项目Zawatika 1BSubsea Pipe Spool Installation 水下管道轴安装项目

工程时间: 201510

作业水域: Zawtika海域

潜水深度: 140-150

潜水方式: 饱和潜水

工程概况:

缅甸扎乌题卡汽田平台群安装项目,该气田位于仰光以南

30公里,土瓦以西290公里处,项目铺设油气管道60公里,

安装油气平台4座。

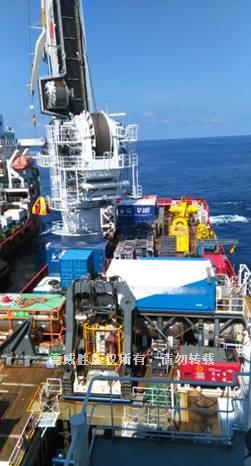

Yacheng13-1 Subsea Pipeline Repair Project 崖城13-水下管道修理项目

Duration:         2015.11 - 2016.6

Location:         South China Sea 南中国海

Water Depth:   100ms

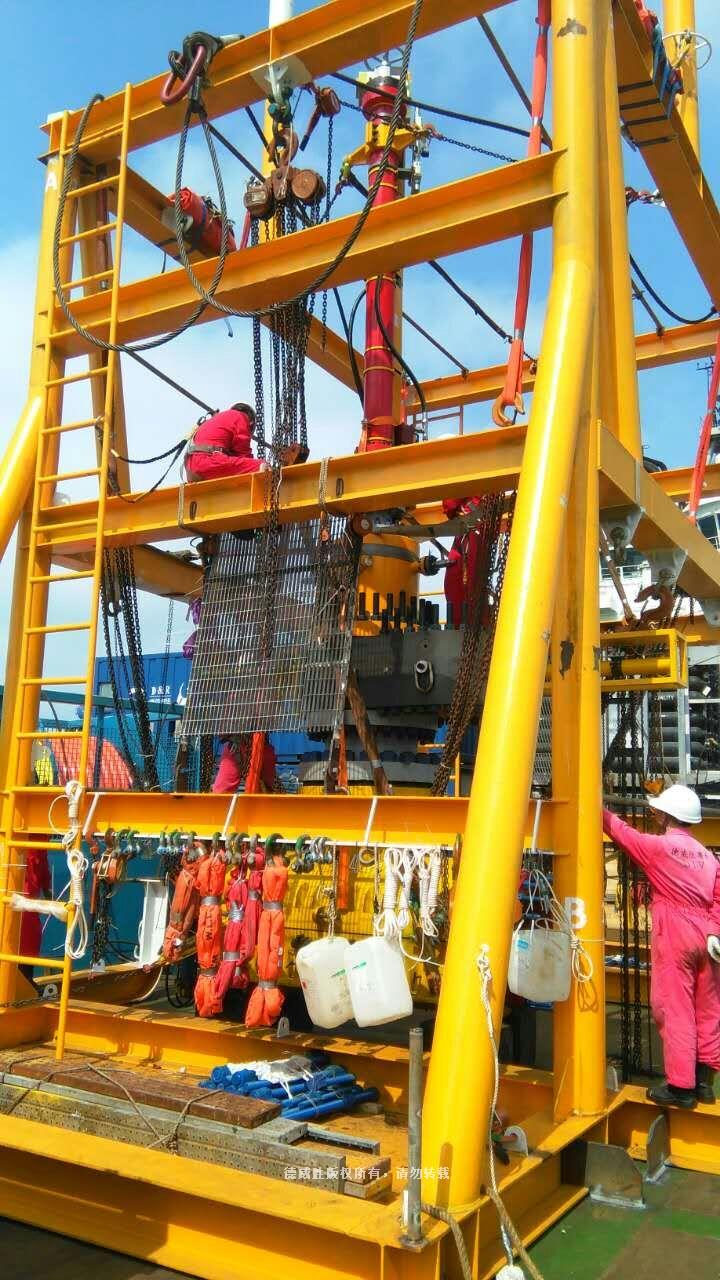

Construction:  Sat dive, ROV, continually 110 days

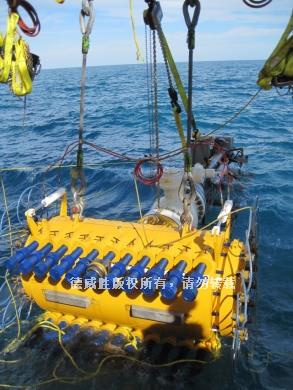

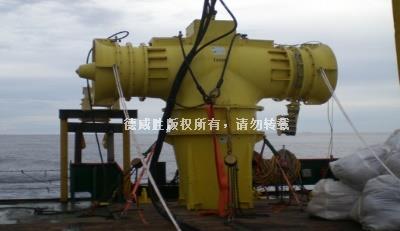

Work Scope Opened hole and install bypass productionpipeline 28- 57bar , installed T spool, pipe spool, valvesets and pipeline protection frame 开孔以及安装旁路生产管道28-57bar, 安装T轴,管道轴,电子管组和管道生产结构

Vessel &EquipmentHYSY286HYSY291HYSY289HYSY201NTL Lifting Float Barge  S8 Sat SystemT8000 Jet UnitSTATS Open HoleMachine Set

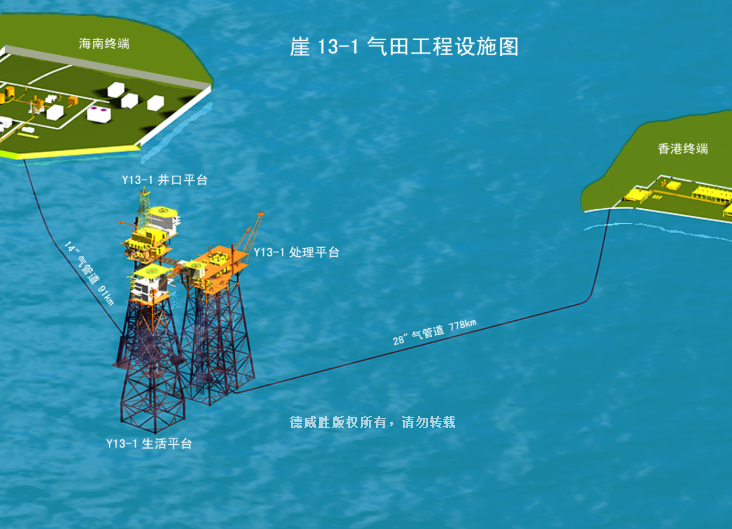

  Yacheng13-1 to Hongkong subsea pipeline 28”, completed temporary repaired in2013. This time was to permanently repair via method of open hole online57bars. 500ms pipe section was cut and recovered.  崖城13-1 到香港的水下管道28”, 在2013年完成暂时的修理。 这次是通过水下开孔方式完成永久修复,在57bars的水压下有500米的管道被切割并修复

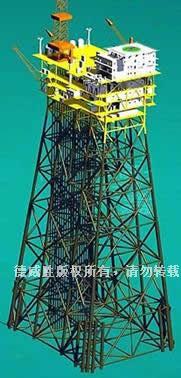

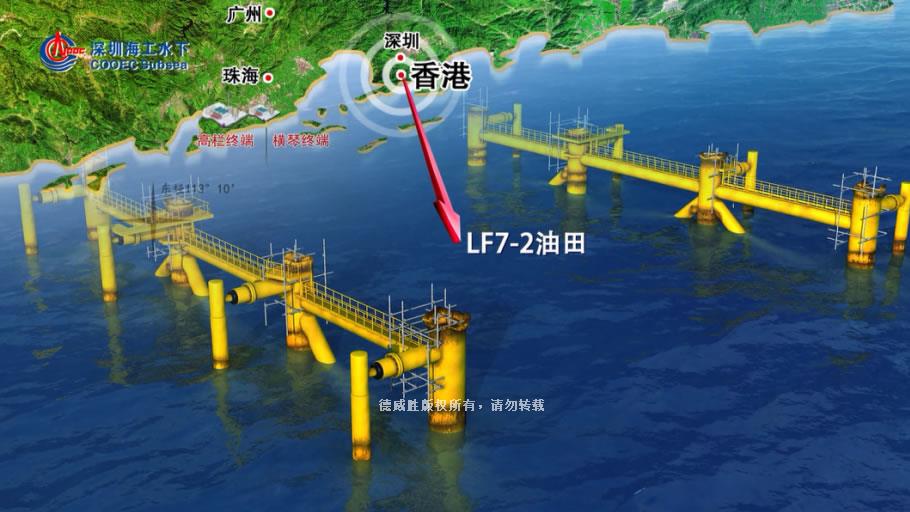

陆丰7-2导管架修复及检测项目

工程时间:2014.2.1-2014.9.14

作业水域:陆丰油田

潜水方式:饱和潜水、空气潜水

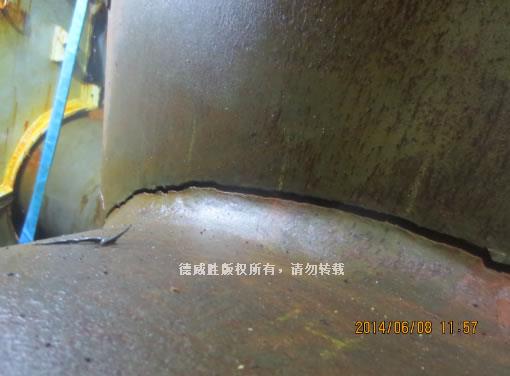

LF7-2组块在2013年进行浮托安装时,发生事故,导致组块与导管架发生碰撞,对导管架造成了损伤。

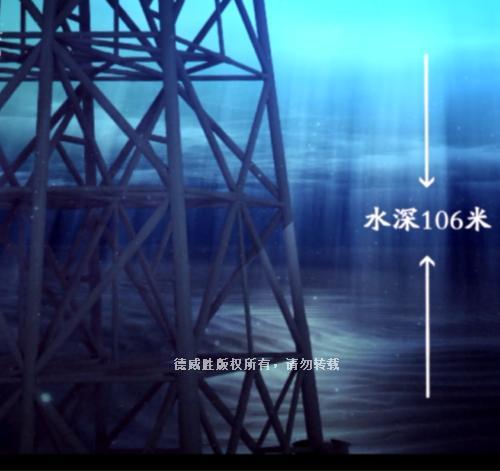

Ø  水深106

Ø  距珠海210千米

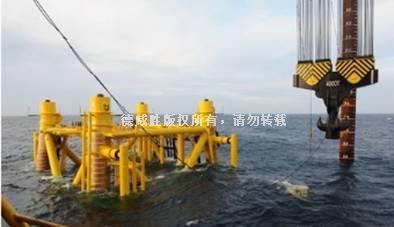

Ø  8腿导管架,约10000

Ø  12裙装,入泥105

Ø  3层主甲板

Ø  针对LF7-2导管架A1B4桩腿水下10米的节点处多条焊缝,通过常规空气潜水的方式进行ACFM等多种检测。同时,对-10米处多条焊缝通过专门设计的干式舱进行焊接修复。针对导管架位于-29米至-91米的多条焊缝通过饱和潜水的方式进行ACFMMPIUT(A-scan)等多种检测方式进行检测。

Ø  项目在914日出色竣工,得到业主的一致好评。











平台导管架隔水套管水下导向切割及重新固定工程案例

工程时间: 2008年10月

作业水域: 南海西部海域文昌油田

潜水深度: 0~-108米

潜水方式: 氦氧混合气常规潜水

工程概况:

平台在进行隔水套管回接和完井过程中,需要对-77米深处和-102米深处的导管架隔水套管进行切除和重新安装,其中在对进口基盘测量作业深度时,达到-108米。这是目前为止国内在使用氦氧混合气常规潜水,进行水下切割/安装类工程中,实际施工的最大深度。

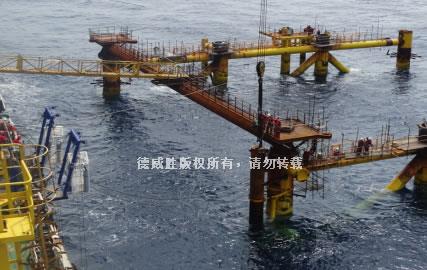

文昌平台安装及软管铺设

工程时间: 201310

作业水域: 文昌油田

潜水深度: 110

潜水方式: ROV

工程概况:

文昌13-6平台到文昌14-3平台海管为油气水三相混输单层复合软管,全长18.2km,海管容积828方,最大操作压力3.65 MPa,设计压力6 MPa,管道最大输送液量2400/天。
